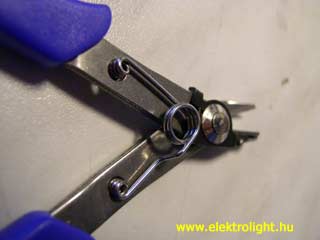

1.  Szerszámok, anyagok elõkészítése: Hegyes csõrû elektronikai csípõfogó,  Müszerész csipesz  Ónszippantó , Forrasztóón Forrasztópáka Müanyag szénszálas kefe IC foglalat, Tartalék IC

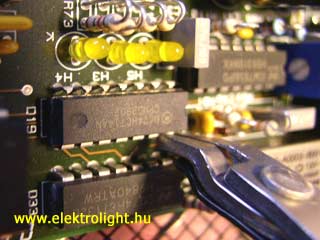

2.  IC lábak tövének átcsípése: A Hegyes csõrû elektronikai csípõfogót meredeken tartva beilleszted   a hibás IC lábai közé felülrõl, és a lábtöveket óvatosan, hogy más  alkatrész meg ne sérüljön egyesével elcsípkeded. A képen a felsõ sor  már elcsípve van. Mindig arra az oldalra fordítsd a fogó elejét amelyik oldalon a lábak vannak.

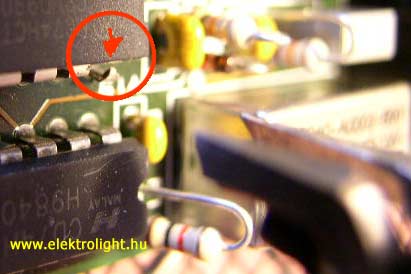

3.  A IC lábak kibillentése  Hegyes csõrû csípõfogóval amikor elcsiped a lábtövet , egy kis laza billentéssel a lábat is el tudod kissé távolítani az IC testtõl.  A nyillal jelölt helyen az elsõ elcsípett és kissé kibillentett láb látható.

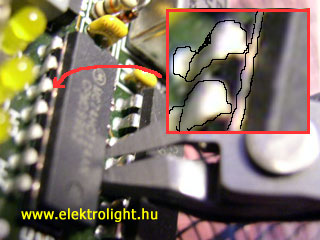

4. IC test kicsípése : A müveletet az összes lábra el kell végezni. A képen egy hibásan kicsipett láb látható. Nagyítóval szemrevételezd a lábakat, és az elégtelen kicsípést  meg kell ismételni. A csípõfogó fejének vékonynak, erõsnek,  és a pofáknak élesnek kell lennie a hibátlan kicsípéshez.

5.  IC test kiemelése: A lábak sikeres kicsípése után az IC test a csipesszel könnyedén  kiemelhetõ a lábak közül.  A hibás IC-t  átmenetileg egy kinevezett dobozba helyezd!  Ezt a hulladék dobozt nem szabad a háztartási  szemétbe dobni !!   Ha megtelt hibás alkatrészekkel akkor az elektronikai  hulladék gyüjtéssel és feldolgozással foglalkozó céghez kell eljuttatni!

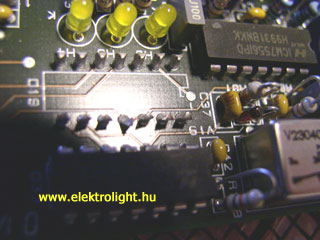

6. IC lábak és a fólia ellenõrzése: Ellenõrizd a nyákot és az IC környzetét.  Eddig nem láttál alá az  IC-nek,  most megteheted. Lehet hogy a hibás müködés okára  is fény derülhet a szemrevételezéssel.

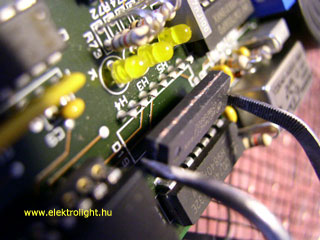

7. IC lábak kiforrasztása: Az IC lábakat egyenként forraszd ki! A csipesszel megfogsz egy kicsípett lábat felül az élénél. Ehhez legjobb ha görbe csipeszt használsz, azzal  könnyebben hozzáférsz a lábakhoz, és a pofája lehetõleg recés legyen  igy nem csúszik le a lábról. Forrasztópákával rövid ideig melegítsd meg  az IC láb tövét és a csipeszre húzó erõt adva emeld ki a helyérõl a lábat. Ezt elõtte egy értéktelen panelen is gyakorolhatod.

8. IC forrszemek ellenõrzése: Ha az összes lábat kiemelted, fordítsd át a panelt és ellenõrizd le, nem maradt e benn a furatokban letörött láb. A mûvelet másik kényes pontja az, ha a láb vastag és a furat passzos, akkor könnyen kihúzhatod  a furatgalvánt, ami elektromos kapcsolatot létesít a két áramköri  oldal között. Ez komoly probléma, nem kívánt szakadást okoz, és  nehéz utólag orvosolni. A nyák leégést a túlságosan meleg páka okozza.

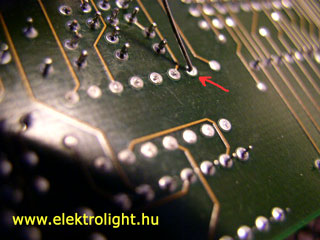

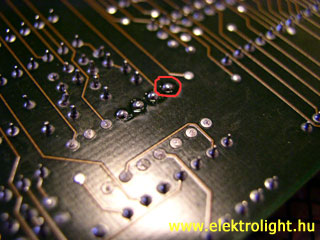

9. Forrszemek átforrasztása és feltöltése: A hibátlan forrszemekbõl mielõtt kiszippantanánk az ónt, ajánlatos feltölteni. Ennek két haszna is van. Elõször is a gépi forrasztás néha magasabb olvadáspontú és kevésbé folyós ónnal történik. A maradék folyasztószert a gyártáskor lemossák. A feltöltéssel alacsonyabb  olvadáspontú folyósabb ónt és folyasztószert is juttattsz a furatba.  A képen jelölt helyen jól látható: az ón púpos és fényes.

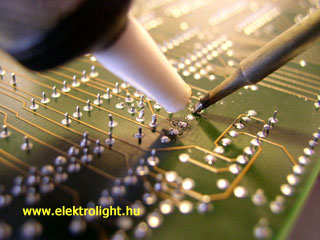

10. IC forrszem kiszippantása: A kimagasodó óncsepphez könnyebben odaférsz mindkét szerszámmal. Az ónszippantón a gombot nyomd be, és a hegyet helyezd a forrszem fölé kissé oldalra billentve, hogy a hegyes pákával is a másik oldalról  odaférve átmelegíthetsd a furatban az ónt. Ne nyomd rá az ónszippantó  hegyet és ne érintsd a páka hegyéhez. Abban a pillanatban amikor  olvadt az ón nyomd meg a gombot, és a rugó felugró hatására  beszippantja a hegy az olvadt ónt.

11. IC forrszem ellenõrzése: Az összes kiszippantása után a felületet ellenörizni kell. A félig sikerült  furatokat újra töltsd fel ónnal. A feltöltött lábakon a szippantás müveletét megismételheted. Hiba lehet a páka elégtelen , vagy túl magas  hõmérséklete. Vagy bennmarad az ón, vagy leégeti a fóliát is a páka. Helyes beállítással és gyakorlással elérhetõ, hogy a kiforrasztás mûvelete a furaton sokszor megismételhetõ, mielõtt a fólia leválna.

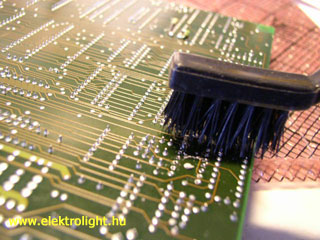

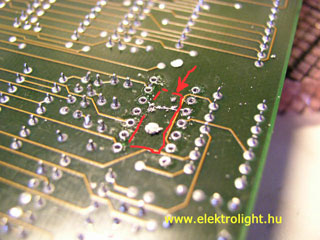

12. Furatok tisztítása: Az elõzõ ábrán a pirossal jelölt területen jól látható hogy, a szippantáskor az ón szóródhat a felületen. Szerencsére a védõlakk és  az ón csak lazán tapad egymásra. Ezek a szennyezõdések szénszálas  kefével könnyen letisztíthatók. Sima mûanyagszálas kefe elektro- sztatikusan feltöltõdhet és az áramköröket tönkreteheti. Esetleg még  rézszálas kefét használhatsz, de óvatosan mert lekarcolja a lakkot is.

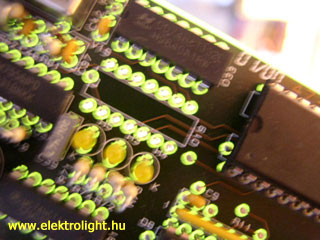

13. Kiforrasztás ellenõrése: Sikeres kiforrasztás után estleg még akohollal lemoshatod az egyéb  nemkívánt szennyezõdéseket. Ha kész, a fény felé emelve az áramköri lapot úgy, hogy az átvilágítsa, láthatod hogy a nyák nem repedt meg,  nem sérültek a forrszemek, és a furatok tökéletesen tiszták.  Ha ez nem  teljesen igy van , akkor korrigálni kell, vagy számítani arra, hogy a beforrasztás után a hiányokat vezetékkel ki kell pótolni.

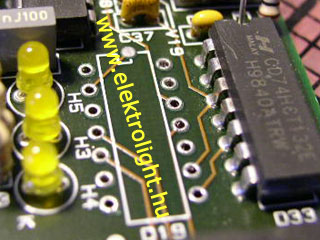

14. Felsõ oldal ellenõrzése: Sok kellemetlenséget elõzhetsz meg a felsõ oldal megtisztításával és ellenõrzésével. Ajánlatos a környezõ alkatrészeket is szemrevételezni! Nézz alájuk is, nincs e valami szenyezõdés vagy vezeték sörte beszorulva. Sûrûn szerelt lapoknál, ha gyanu merül fel , ajánlatos  a szomszédos apróbb alkatrészt is kicserélni. Ezt ilyenkor könnyebben megteheted. Az ábrán láthatod az eredményt, tiszta, jól  kivehetõ vonalvezetés.

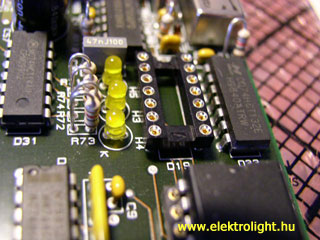

15. IC pótlása: Ezek után az ict gyorsan behelyezheted és egyszerûen beforraszthatod.  Normál esetben nyerõ lehet, de bonyolultabb hiba esetén mégis valószinû, hogy a ic ujra tönkremegy. Várhatóan elég nehéz lesz megint  ki és beforrasztani. Ezért ajánlom inkább foglalatot rakj a helyére  és az uj IC-t abba helyezd el. Vigyázz a beépítési irányra ( ezt egy kis  bemélyedés jelzi a foglalaton) sok bosszúságot elõzhetsz meg !

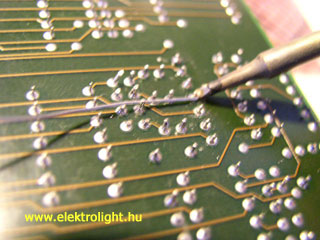

16. IC vagy foglalat beforrasztása: Hegyes pákával melegítve vékony ónt nyomj a lábakhoz, és várd meg  hogy az ón tejesen belefolyik. Ezt a müveletet lehetõleg lábanként  5 - 8 másodpercen belül fejezd be, mert az ujraforrasztott forrszemek nem bírják sokáig a forrasztgatást. A ónpötty a lábon ne legyen nagyon lapos  ( hiányos ) , de ne legyen nagyon kövér se. A felületnek a  forrasztás után is fényesnek kell lennie. A túlmelegített ón felülete  töredezett, szürke, ez késõbb újabb hibákhoz vezethet.

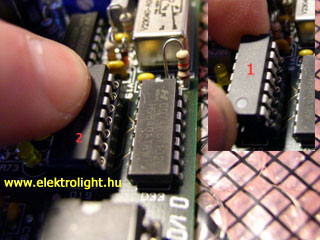

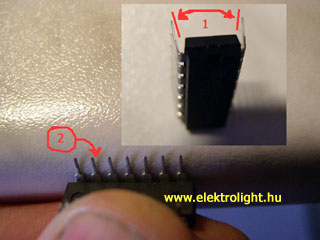

17. IC lábak behajlítása: A gyárból kikerült új IC-k lába a gépi berakás végett kissé szétáll. A berakás elõtt ezt össze kell hajtani. Megteheted speciálisan  erre a célra készített szerszámmal, de ennek hiányában kézzel is.  A 2 jelnél látható módon fogd meg az IC-t és nyomd az asztallap  szélének a lábak tövét, míg a lábak 90 fokosra be nem hajlanak. A mûveletet mindkét oldalra ismételd meg.

18. IC behelyezése: Illesztd az IC-t a furatokhoz. Meg kell nézned, hogy a jelölések  ( az ic iránya ) egyezik e az eredeti iránnyal. A lábak a furatokba  beillenek e?  Ha nem csipesszel igazíts rajtuk. Ha stimmel, akkor  egy határozott nyomással ütközésig mozgatsd az IC-t a helyére. Kitartó gyakorlást és sok sikert az itt vázolt mûveletekhez!
